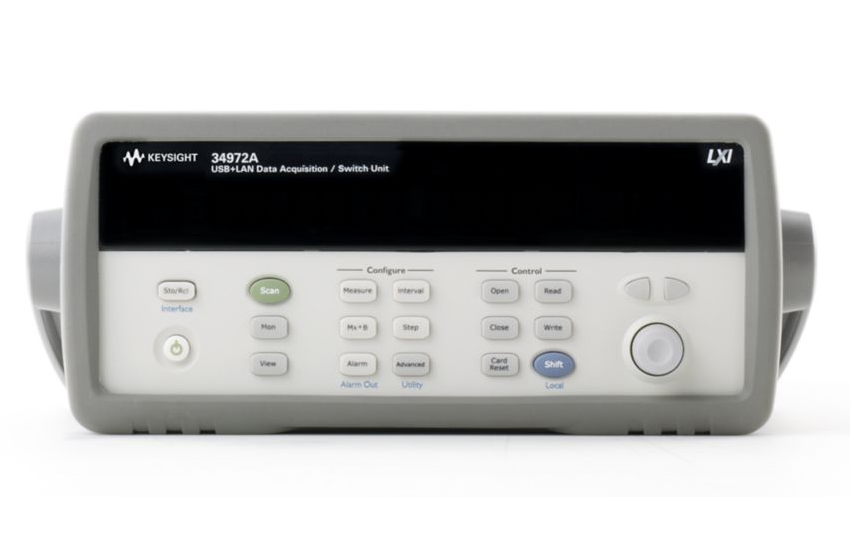

34972A - Система сбора/регистрации данных и коммутации в формате LXI

Система сбора/регистрации данных и коммутации Keysight 34972A состоит из 3-слотового базового блока с встроенным 6½-разрядным цифровым мультиметром и 8 различных сменных модулей коммутации и управления. Прибор оснащен встроенными интерфейсами LAN и USB, что позволяет подключать его к компьютеру без использования дополнительной платы ввода/вывода или преобразователя интерфейсов. Интуитивно понятный графический веб-интерфейс обеспечивает дистанционное управление прибором с возможностью конфигурирования измерений для каждого канала, регистрации и контроля данных. В процессе эксплуатации системы 34972A не требуется компьютер. Для загрузки настроек регистрации данных из программы BenchLink Data Logger в 34972A, а также для переноса большого объема данных на компьютер можно использовать USB флэш-накопитель. Достаточно вставить USB-накопитель в ПК и импортировать результаты измерений в таблицу или другое приложение для анализа данных.

Система Keysight 34972A может использоваться с любыми сменными модулями для 34970A. Путем простой перемены адреса система 34972A может быть легко интегрирована в существующие испытательные установки без изменения аппаратной части и кабельных соединений. Сменные модули оснащены винтовыми зажимами и счетчиками переключений реле, благодаря чему пользователь имеет возможность сконфигурировать компактный регистратор данных, полнофункциональную систему сбора данных или недорогое устройство коммутации, которые могут использоваться в составе лабораторной установки, в сети или в полевых условиях.

В комплекте с системой 34972A поставляется программа Keysight BenchLink Data Logger, которая обеспечивает привычный интерфейс Microsoft Windows для конфигурирования испытательной установки, отображения и анализа данных в реальном времени. Программа позволяет осуществлять быструю настройку, проводить измерения, выполнять экспорт данных, а также имеет встроенные графики для регистрации результатов измерений. Программа BenchLink Data Logger Pro34830A обеспечивает расширенные возможности по регистрации данных и их анализу при решении сложных задач.

Модули

	34901A	34902A	34903A	34904A
Описание	20-канальный мультиплексор	16-канальный мультиплексор	20-канальный коммутатор привода	Матричный коммутатор 4х8
Особенности	2 токовых канала (всего 22 канала)	2/4-проводные соединения	Ключи типа С (SPDT – однополюсный переключатель на 2 направления)	2-проводное соединение в любом направлении
Скорость (кан/с)	60	250	120	120
Макс. напряжение	300 В	300 В	300 В	300 В
Макс. ток	1 А	50 мА	1 А	1 А

	34905A	34906A	34907A	34908A
Описание	Сдвоенный ВЧ-мультиплексор 1:4, 50 Ом	Сдвоенный ВЧ-мультиплексор 1:4, 75 Ом	Многофункциональный модуль	40-канальный мультиплексор
Два 8-разрядных порта ввода-вывода	26-разрядный, счетчик 100 кГц	Два 16-разрядных ЦАП
Особенности	2 ГГц	2 ГГц	МОП-транзисторы с открытым стоком	стробируемый, с выбором порогового значения входного сигнала	калибруемый, с привязкой сигнала к земле	Общий контакт Low, 4-проводные соединения невозможны
Скорость (кан./с)	60	60	–	–	–	60
Макс. напряжение	42 В	42 В	42 В	42 В	±12 В	300 В
Макс. ток	0,7 А	0,7 А	400 мА	–	10 мА	1 А

Информация для заказа

34972A	Система сбора данных/коммутации с цифровым 6,5-разрядным мультиметром
34972A-001	Система без цифрового мультиметра
34972A-1CM	Комплект для монтажа в стойку

Модули

34901A	20-канальный мультиплексор на электромагнитных реле с подвижным якорем
34902A	16-канальный мультиплексор на язычковых реле
34903A	20-ти канальный коммутатор привода/общего назначения
34904A	Матричный коммутатор 4x8
34905A	Два ВЧ-мультиплексора 1:4 для коммутации сигналов до 2 ГГц, 50 Ом
34906A	Два ВЧ-мультиплексора 1:4 для коммутации сигналов до 2 ГГц, 75 Ом
34907A	Многофункциональный модуль
34908A	40-канальный однопроводный мультиплексор

Программное обеспечение

34825A	Программа BenchLink Data Logger 3 для 34972А
34830A	Программа BenchLink Data Logger Pro для 34972A

Принадлежности

34307А	Упаковка с 10 термопарами J-типа
34308A	Упаковка с 5 термисторами на 10 кОм
34161A	Сумка для принадлежностей
34905A-60001	Комплект из 10 кабелей SMB-BNC, 50 Ом
34906A-60001	Комплект из 10 кабелей SMB-BNC, 75 Ом
