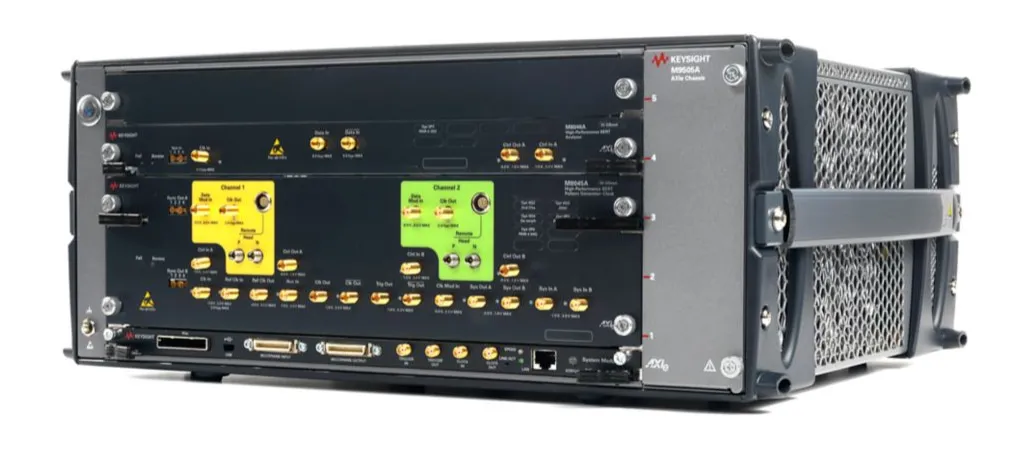

M8040A - тестер коэффициента битовых ошибок BERT для скоростей передачи данных до 64 Гбод

Высокопроизводительный BERT M8040A обеспечивает чистые сигналы NRZ и PAM4 мощностью до 64 Гбод с быстрыми переходами и низким внутренним дрожанием. Концепция выносной головки M8040A с короткими кабелями 1,85 мм приближает производительность к тестируемому устройству, сводя к минимуму ухудшение сигнала, вызванное каналами с потерями.

M8040A предназначен для инженеров-исследователей и разработчиков, а также инженеров-испытателей, которые характеризуют микросхемы, устройства, модули и подкомпоненты приемопередатчиков, платы и системы с последовательными портами ввода-вывода, работающие со скоростями передачи данных до 32 Гбод и 64 Гбод в серверной, вычислительной промышленности, центрах обработки данных и в сфере связи.

M8040A может использоваться для тестирования приемника (ввода) для многих популярных стандартов межсоединений, использующих форматы данных PAM4 и NRZ, такие как: PCIe 6.0 / 5.0 / 4.0, TBT3, 400 GbE, 50 / 100 / 200 / 400 / 800 GbE, OIF CEI-56G и CEI-112G, 64G/112-G Fibre Channel, Infiniband-HDR и фирменные интерфейсы для соединения "чип-чип", "чип-модуль", объединительных плат, ретрансляторов и активных оптических кабелей.

Генератор шаблонов BERT M8040A GBaud обеспечивает чистый выходной сигнал PAM4 с частотой 32 и 26,5625 Гбод.

Скорости передачи данных от 2 до 32 и 64 Гбод для генератора кодовых последовательностей и анализатора
Возможность выбора модуляции PAM-4 или NRZ из интерфейса пользователя
Встроенная схема коррекции предыскажений на основе КИХ-фильтра с 4 коэффициентами для компенсации потерь
Встроенные и калиброванные источники джиттера: случайный джиттер (RJ), одно- или двухтональный периодический джиттер (PJ1 и PJ2), синусоидальный джиттер (SJ), ограниченный некоррелированный джиттер (BUJ) и джиттер тактового сигнала половинной частоты (clk/2)
Два канала генератора кодовых последовательностей на модуль для эмуляции линии “агрессора”
Короткие соединения с тестируемым устройством (ТУ) за счёт выносных головок для генератора кодовых последовательностей
Достоверное детектирование ошибок сигналов PAM-4 в реальном времени для низких уровней BER
Возможность масштабирования и модернизации с помощью опций и модулей
