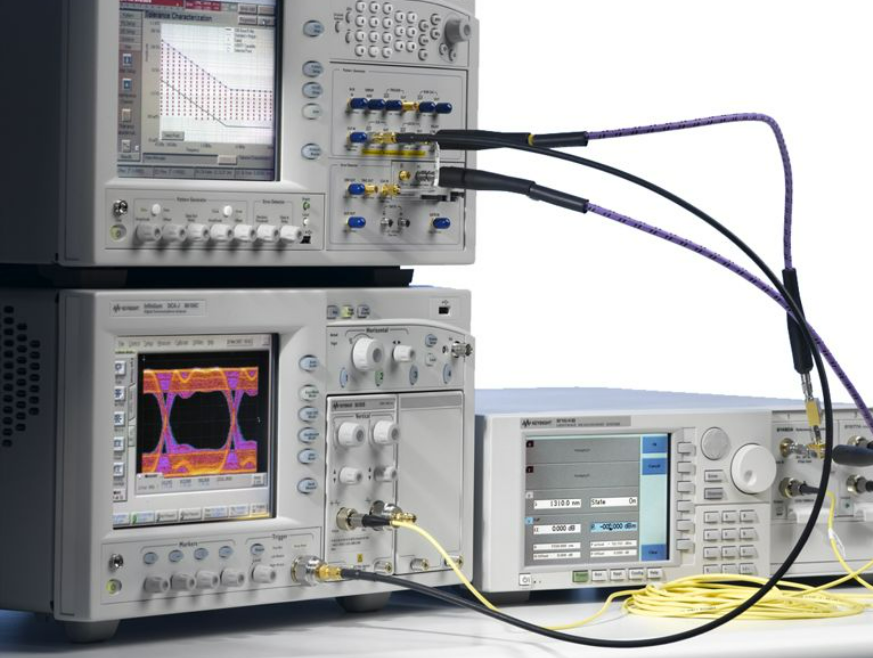

N4917A - Решение для стресс-тестирования оптического приемника

Описание
Характеристики
Комплектация

Стресс-тестирование оптического приемника является одной из ключевых задач на этапе проектирования и тестирования многогигабитных приемопередатчиков и приемных оптических узлов (ROSA). Требуется проверка множества различных скоростей передачи данных, расстояний и волокон. Для каждого из них требуется своя тестовая установка для создания напряженного зрения, определенного в каждом стандарте.

Keysight N4917A - это полный набор для стресс-тестирования оптического приемника, который позволяет проводить повторяемые и откалиброванные испытания оптических приемников на соответствие требованиям и характеристикам. Инженеры-проектировщики и испытатели могут точно протестировать ROSA и модули приемопередатчиков, работающие со скоростью до 14,2 Гбит / с.

Калиброванное введение амплитуды оптической модуляции (OMA), коэффициента затухания (ER) и штрафа за вертикальное закрытие глаз (VECP) для получения точных результатов тестирования
Автоматизированные тесты соответствия требованиям и характеристик для 10-гигабайтных Ethernet, 8G и 10G Fibre Channel
Доступное решение с одним эталонным передатчиком для однорежимных диапазонов 1310 и 1550 нм и одним для многомодовых диапазонов 850 нм
Комплексное электрическое / оптическое предложение с эталонным приемником Keysight длиной волны от 1260 до 1640 нм, однорежимный
Воспроизводимые результаты с фильтрами и аксессуарами, проверенными Keysight
Скорость передачи данных до 14,2 Гбит / с
Автоматическое тестирование обеспечивает сравнение результатов BER с OMA

Решение для стресс-тестирования оптического приемника состоит из:

Программное обеспечение для калибровки и автоматизации N4917A и комплекты аксессуаров для тестирования оптоволоконных каналов Ethernet 10 Гб, 10GBase –LR, -ER,-SR, 8G и 10G
Эталонный передатчик 81490A для однорежимных и 850-нм многомодовых сигналов с длиной волны 1310 нм /1550 нм
Эталонный приемник 81495A с длиной волны от 1260 до 1640 нм в однорежимном режиме
Мэйнфрейм системы измерения световой волны 8164B с аттенюатором 81576A или аттенюаторами серии N77
J-BERT N4903B высокопроизводительный последовательный BERT со встроенными и откалиброванными источниками джиттера
86100C/D Infiniium DCA-J / DCA-X с оптическим / электрическим модулем 86105B / C / D
