• АКИП-2108 – выходы на передней панели
• АКИП-2108 + опция 01 – выходы только на задней панели
• АКИП-2108 + опция 11 – выходы на передней и задней панели
• АКИП-2108 + опция 11 + LAN - выходы на передней и задней панели + интерфейс LAN
• АКИП-2108 + опция 11 + LAN + GPIB выходы на передней и задней панели + интерфейс LAN+GPIB

Измерительные функции

АКИП-2108 измеряет постоянное и переменное напряжение (до 1000 В и 750 В соответственно) с истинными среднеквадратичными значениями и полосой до 300 кГц, постоянный/переменный ток до 10 А через два отдельных входа (3 А и 10 А), сопротивление по 2х и 4х проводным схемам вплоть до 100 МОм, ёмкость до 100 мкФ, частоту до 300 кГц, а также температуру через Pt100 или терморезисторы 5 кОм, тест диодов и прозвонку цепей.

Особенности: фильтры и внешний запуск

В отличие от Keysight 34470A, где AC-фильтр жёстко зафиксирован, АКИП-2108 предлагает три переключаемых фильтра — 3 Гц, 20 Гц и 200 Гц. Это позволяет подобрать оптимальное соотношение скорости и уровня шума под конкретную частоту сигнала: например, для измерения сигнала частотой 50 Гц достаточно фильтра 20 Гц, что даёт отличное подавление помех без неоправданного замедления.

Другая важная деталь — управление запуском измерений. У Keithley DMM7510 внешний запуск требует написания скриптов на TSP, тогда как у АКИП-2108 есть аппаратный вход Ext Trig (внешний запуск) с возможностью выбора нарастающего или спадающего фронта прямо с передней панели. Кроме того, вольтметр позволяет задавать произвольную задержку запуска вручную, что критично при работе с длинными кабелями или ёмкостными нагрузками, где сигнал устанавливается не мгновенно.

Удобство использования

Вольтметры универсальные серии АКИП-2108 имеют режим допускового контроля, с возможностью установки границ измерения. Все результаты измерений, находящиеся в допуске, то есть в пределах заданных границ, выделяются зеленым цветом, измерения вне допуска – красным. Если в вольтметрах Keysight цветовая индикация есть только на цифровых показаниях, то в серии АКИП-2108 цветовая градация Годен/Не Годен отображается и в режимах статистики: Гистограмма, Тренд.

В труднодоступных местах, когда экран не видно, выручает функция Probe Hold: прибор сам распознаёт стабильный сигнал, подаёт звуковой сигнал и запоминает до восьми показаний без нажатия кнопок.

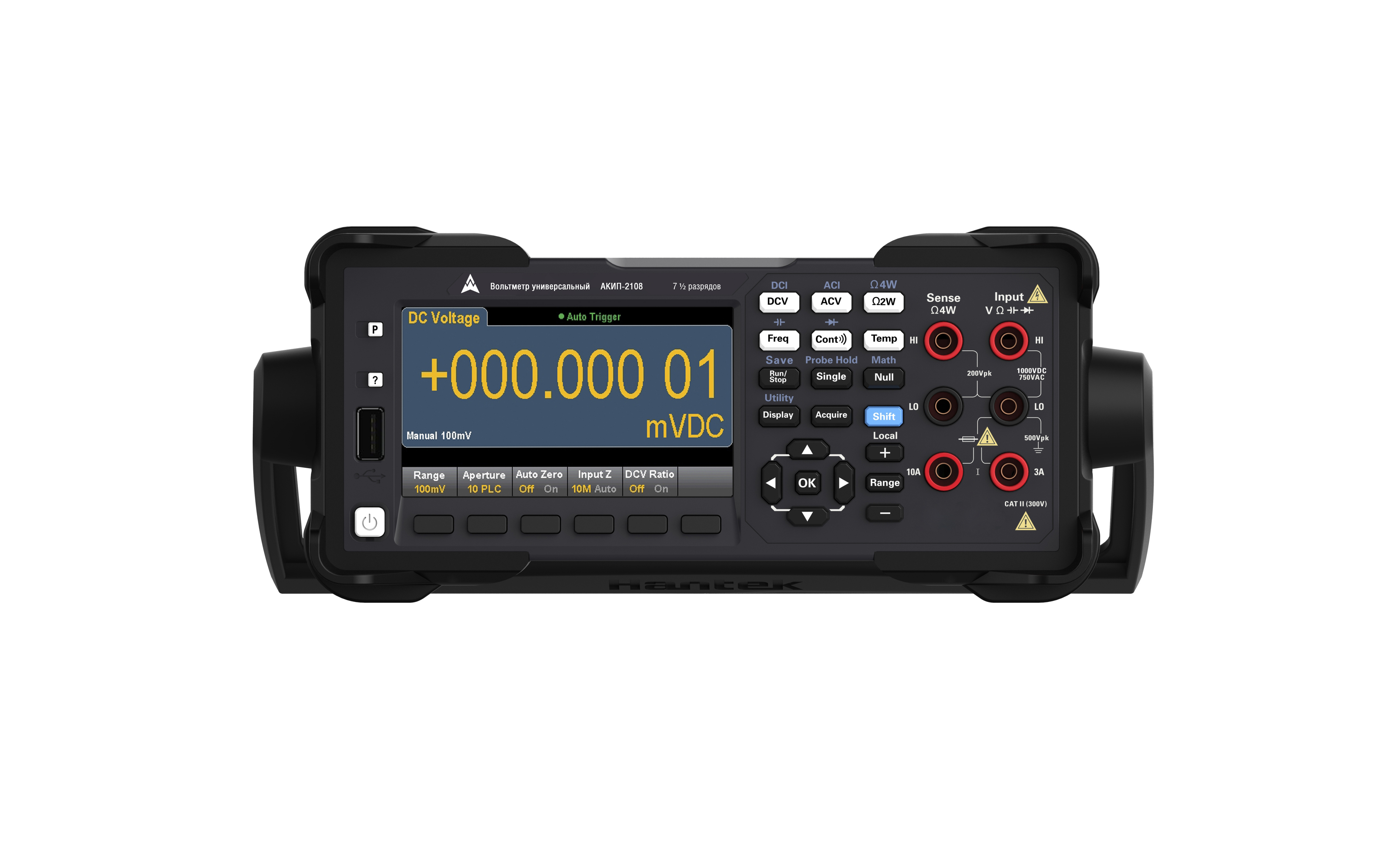

Вольтметры серии АКИП-2108 имеют цветной TFT экран с диагональю 10,9 см — такой же, как у Keysight 34470A, но с более крупным шрифтом и четырьмя режимами отображения: крупные цифры, цифры плюс аналоговая шкала, гистограмма и график тренда. Поддерживаются вспомогательные измерения, когда на экране видны сразу два параметра, например, постоянное и переменное напряжение. Управление кнопочное — многим это привычнее, чем сенсорный экран Keithley.

Из интерфейсов в базовой комплектации присутствуют USB для управления по SCPI, USB Host для подключения USB накопителей и, что важно RS‑232/485. У конкурентов RS‑232 нет, а здесь он присутствует в любой модификации, что помогает при подключении к старым измерительным системам или недорогим контроллерам. Также опционально доступны интерфейсы LAN и GPIB. Программное обеспечение для ПК идёт в комплекте.

Сферы применения:

• Метрология – поверка, калибровка и настройка прецизионных СИ
• НИОКР - исследование свойств полупроводников, сверхпроводимости, измерение термо-ЭДС
• Испытания электроники-характеризация АЦП и ЦАП с высоким разрешением, измерение дрейфа прецизионных датчиков
• Авиация и космос - тестирование систем спутников и гироскопов

Сравнение с аналогами:
