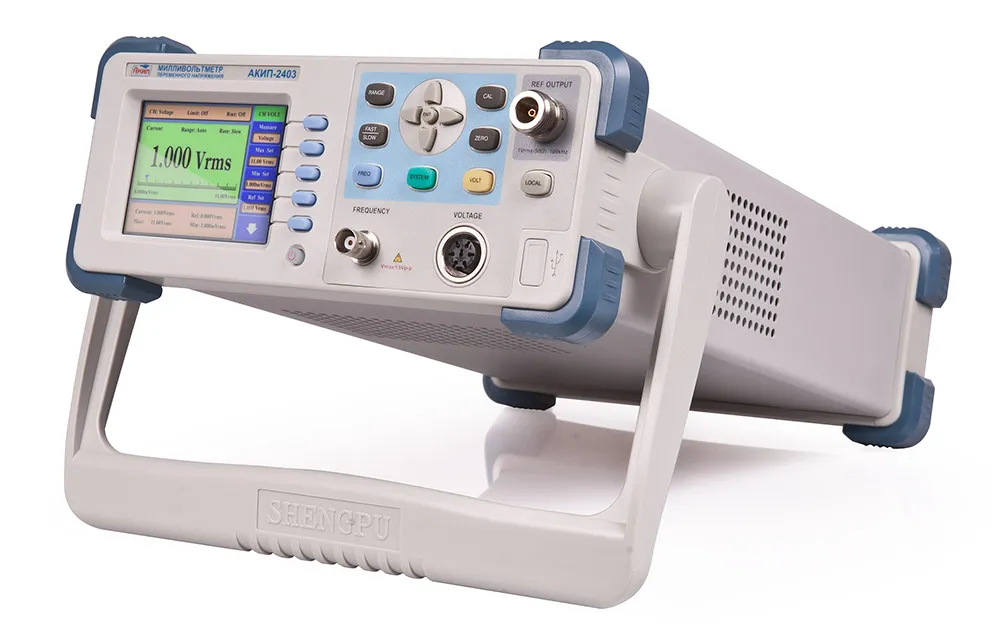

Диапазон частот

с ВЧ-пробником

9 кГц…1200 МГц

с детектором 2 ГГц (опция)

10 кГц 2000 МГц

с детектором 3 ГГц (опция)

10 кГц 3000 МГц

Измерение напряжения

Диапазон измерения

1 мВ…10 Вскз (на нагрузке 50 Ом)

Пределы измерений

4 мВ / 40 мВ / 400 мВ / 4 В / 10 В (ручн. или автовыбор)

Погрешность измерения (на 100 кГц) В диапазоне 10 мВ … 10 В:

(2 %+5 ед.мл.р.) при 23±5°C,  (2%+5 ед.мл.р.) при 0…40°C

Погрешность измерения (на 100 кГц) В диапазоне 10 мВ … 10 В:

(2,5 %+10 ед.мл.р.) при 23±5°C,  (3,5 %+16 ед.мл.р.) при 0…40°C

Измерение уровня

Диапазон измерения

-47дБн…+33 дБн (на нагрузке 50 Ом, 0 дБн = 0,223 Вскз)

Пределы измерений

-40 дБн / -20 дБн / 0 дБн / 20 дБн / 40 дБн (ручн. или автовыбор)

Погрешность измерения (на 100 кГц) В диапазоне -27 дБн … 33 дБн:

0,36 дБн при 23±5°C,  0,6 дБн при 0…40°C

Погрешность измерения (на 100 кГц) В диапазоне -41 дБн … 27 дБн:

0,6 дБн при 23±5°C,   0,8 дБн при 0…40°C

Опорный выход (REF)

Выходная частота

≈100 кГц

Выходная амплитуда

1 Вскз (на 50 Ом), 2 Вскз (без нагрузки)

Погрешность уст.

±0.5%

Выходной импеданс

50 Ом

КСВН Коаксиальные детекторы

≤1.03

10 кГц ... 200 МГц;

≤1.15

500 МГц ... 1000 МГц;

≤1.35

1600 МГЦ ... 2000 МГц

≤1.04

200 кГц ... 500 МГц

≤1.25

1000 МГц ... 1600 МГц;

Частотомер (опция)

Диапазон частот

10 кГц….3 ГГц (опция 01 - до 1,5 ГГц, опция 02 – до 2,5 ГГц, опция 03 – до 3,5 ГГц)

Чувствительность

50 мВскз … 5 Вскз

Связь по входу

Закрытый вход (АС)

Вх. импеданс

> 500 кОм (для f до 50 МГц), > 50 Ом (свыше 50 МГц), ёмкость < 30 пФ

Входной разъем

BNC

Погрешность опорного генератора

5x10-6

Общие данные

Дисплей

Цветной графический ЖК-индикатор (QVGA, диаг. 9 см)

Интерфейс

RS-232, USB (1), опционально: GPIB, USB (на передней панели)

Напряжение питания

220 - 240 В 10 %, 50 Гц 2 Гц, потребл. мощность 35 Вт

Габаритные размеры

255  370 х 170 мм

Масса

3,5 кг

Опции

Встроенный частотомер до 1,5 ГГц (опция 01), до 2,5 ГГц (опция 02),
до 3,5 ГГц (опция 03), ВЧ детектор 2 ГГц, ВЧ детектор 3 ГГц, разъем
USB на передней панели, интерфейс GPIB

Нормирование погрешности измерений

Диапазон частот

ВЧ пробник 1,2 ГГц

ВЧ детектор 2 ГГц

ВЧ детектор 3 ГГц

2,25 В ... 10 мВскз

10 мВ ... 2 мВскз

2,25 В ... 10 мВскз

10 мВ ... 2 мВскз

2,25 В ... 10 мВскз

10 мВ ... 2 мВскз

+20 дБм ... -27 дБм

-27 дБм ... -41 дБм

+20 дБм ... -27 дБм

-27 дБм ... -41 дБм

+20 дБм ... -27 дБм

-27 дБм ... -41 дБм

100кГц ...100 МГц

±2%

±3%

±2%

±3%

±2%

±3%

10 кГц  200 MГц...

±4%

±5%

±3%

±4%

±3%

±4%

200МГц… 300 МГц

±5%

±6%

±5%

±7%

±5%

±7%

300МГц … 500 МГц

±7%

±8%

±5%

±7%

±5%

±7%

500МГц … 600 МГ

±10%

±11%

±5%

±7%

±5%

±7%

600 MГц ...1000 MГц

±10%

±11%

±8%

±9%

±8%

±9%

1000 МГц … 1200 МГц

±12%

±13%

±12%

±13%

±12%

±13%

1200 MГц ...1600 MГц

-

-

±12%

±13%

±12%

±13%

1600 MГц ...2000 MГц

-

-

±15%

±16%

±16%

±17%

2000 MГц ...2500 MГц

-

-

-

-

±15%

±16%

2500 MГц ...3000 MГц

-

-

-

-

±17%

±18%
