Особенности нановольтметра 34420A

• Разрешение индикатора 7.5 разрядов
• Чувствительность 100 пВ / 100 нОм
• Уровень шума 1,3 нВ (СКЗ) / 8 нВ (размах)
• Прямые измерения температуры с помощью эталонных платиновых резистивных термометров (SPRT), резистивных датчиков температуры (Rtd), терморезисторов и термопар
• Два входных канала, позволяющие измерять отношение и разность напряжений
• Интерфейсы GPIB (IEEE488) и RS232 в стандартной конфигурации прибора
• Совместимость с языками программирования SCPI и Keithley 181
• Скорость измерений до 250 отсчетов в секунду

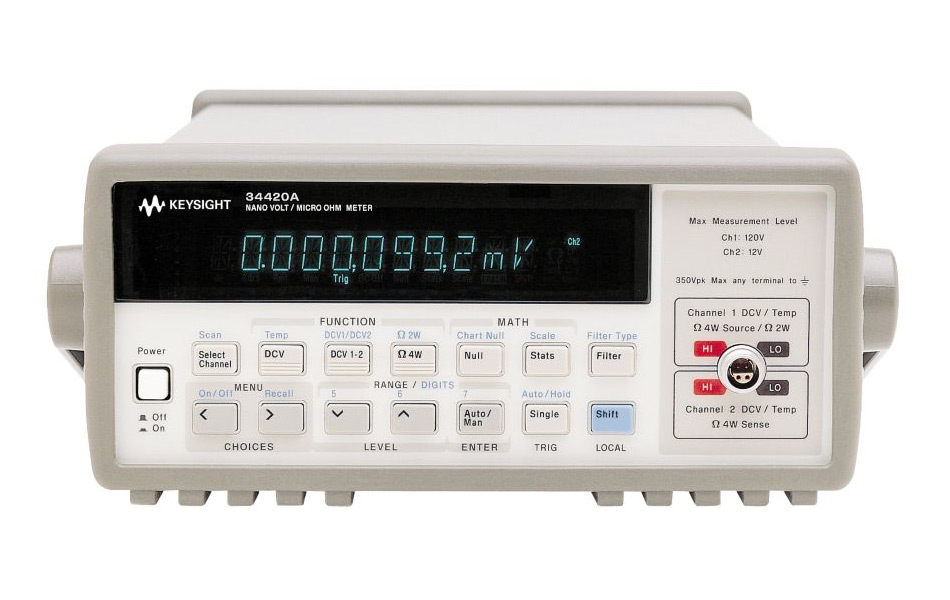

Agilent 34420A - является мультиметром с высокой чувствительностью, оптимизированным для низкоуровневых измерений. Прибор выполняет измерение напряжения постоянного тока низкого уровня, а также обладает функциями измерения сопротивления и температуры, устанавливая новый стандарт гибкости и производительности приборов для низкоуровневых измерений.

Минимизация погрешностей при низкоуровневых измерениях

Входные усилители с низким уровнем собственного шума и очень точная настройка входной схемы защиты снижают уровень шума до 8 нВ (размах). В сочетании с разрешением индикатора 7.5 разрядов, возможностью включения аналоговых и цифровых фильтров, погрешностью за 24 часа при измерении напряжения постоянного тока, равной 0,0002%, и экранированным соединителем это обеспечивает точные повторяющиеся результаты измерения.

Два входных канала

Двухканальное программируемое сканирующее устройство в составе 34420A упрощает выполнение сравнения напряжений. Встроенные функции определения отношения и разности напряжений постоянного тока активизируют автоматические двухканальные измерения, не требуя внешнего сканирующего устройства, работающего в нановольтовом диапазоне. Оба входными канала обладают идентичными техническими характеристиками и имеют одинаковый низкий уровень собственного шума, за счет чего обеспечивается точное сравнение.

Встроенные функции измерения сопротивления и температуры

При выполнении прецизионных низкоуровневых измерений сопротивления 34420A использует входные усилители с низким уровнем собственного шума вместе с внутренним высокостабильным источником тока. При этом не требуется тратить дополнительные средства на приобретение внешнего источника тока и преодолевать проблемы, связанные с его использованием. При измерении сопротивления используется один из трех режимов:

Для минимизации термо-ЭДС и связанных с ней погрешностей используется компенсация смещения.

Измерения с использованием эталонного резистивного термометра (SPRT)

Встроенные программы преобразований, совместимые с ITS-90, принимают коэффициенты калибровки от используемого эталонного платинового резистивного термометра (SPRT) для выполнения прямых измерений температуры и преобразования результатов измерений. Поддерживаются также измерения с использованием резистивных датчиков температуры (Rtd), терморезисторов и термопар.

Гибкие системные функции

Нановольтметр/микроомметр 34420A позволяет решать самые трудные задачи при использовании как в настольном варианте, так и в составе системы. Стандартная конфигурация прибора включает интерфейсы GPIB и RS-232, языки программирования SCPI и Keithley 181, память на 1024 отсчета, функции статистической обработки и масштабирования, выход для подключения аналогового самописца.

Программный пакет Agilent IntuiLink

Программный пакет Agilent IntuiLink позволяет упростить обработку накопленных данных, используя такие прикладные программы, как Microsoft Excel® или Word®, для анализа, интерпретации, отображения, распечатки и документирования данных, полученных от 34420А. Можно установить мультиметр в нужный режим работы и передавать однократные отсчеты или данные в логарифмическом масштабе в электронную таблицу Excel в определенные интервалы времени.

Комплект поставки 34420A: кабель 34102А длиной 4 фута с медными плоскими присоединительными контактами под винт и низким уровнем термо-ЭДС, 4-проводная закорачивающая вставка (34103А), руководство по эксплуатации, руководство по техническому обслуживанию, средство для промывки контактов, формуляр с данными испытаний и сетевой шнур.

Принадлежности, поставляемые по дополнительному заказу
34102A - Входной соединитель и кабель длиной 4 фута с плоским наконечником для крепления под винт и низким уровнем термо-ЭДС.
34103A - 4-проводная закорачивающая вставка с низким уровнем термо-ЭДС
34104A - Входной соединитель (заглушка) с низким уровнем термо-ЭДС
34161A - Сумка для принадлежностей
34131А - Жесткий футляр для переноски
