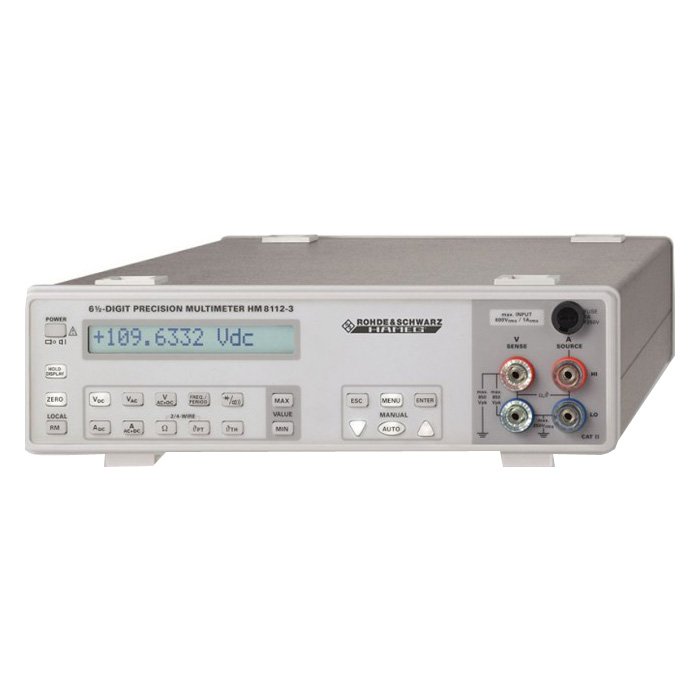

HM8112-3 - вольтметр универсальный (цифровой мультиметр)

Режим измерения напряжения постоянного тока
Верхние пределы диапазонов измерений, В	Разрешение, мкВ	Пределы допускаемой основной абсолютной погрешности при (23 ± 2) °С, В	Температурный коэффициент в диапазонах от 10 до 21 °С и от 25 до 40 °С, В/°С
0,1	0,1 – 1*	±(0,00005·Х + 0,000006·Р)	0,000008
1,0	0,1 – 1	±(0,00003·Х + 0,000006·Р)	0,000008
10,0	0,1 – 1	±(0,00003·Х + 0,000006·Р)	0,000008
100,0	0,1 – 1	±(0,00003·Х + 0,000006·Р)	0,000008
600,0	0,1 – 1	±(0,00004·Х + 0,000006·Р)	0,000008
Примечания: 1 * - 1 мкв для интервала измерения 0,1 с; 0,1 мкВ для интервала измерения 1-60 с
2 – здесь и далее Х – значение измеренной величины, Р – верхний предел диапазона измерений

Режим измерения напряжения переменного тока (СКЗ)
Верхние пределы диапазонов измерений, В	Разрешение, мкВ	Полоса частот	Пределы допускаемой основной абсолютной погрешности при (23 ± 2) °С, В	Температурный коэффициент в диапазонах от 10 до 21 °С и от 25 до 40 °С, В/°С
0,1	0,1 – 1,0	20 Гц – 1 кГц	±(0,001·Х + 0,0008·Р)	±(0,0001·Х + 0,00008·Р)
		1 кГц – 10 кГц	±(0,05·Х + 0,005·Р)
1,0		20 Гц – 1 кГц	±(0,0008·Х + 0,0008·Р)
		1 кГц – 10 кГц	±(0,0015·Х + 0,0008·Р)
		10 кГц – 50 кГц	±(0,003·Х + 0,001·Р)	±(0,0008·Х + 0,0001·Р)
		50 кГц – 100 кГц	±(0,008·Х + 0,0015·Р)
		100 кГц – 300 кГц	±(0,07·Х + 0,0015·Р)
10		20 Гц – 1 кГц	±(0,0008·Х + 0,0008·Р)	±(0,0001·Х + 0,00008·Р)
		1 кГц – 10 кГц	±(0,001·Х + 0,0008·Р)
		10 кГц – 50 кГц	±(0,003·Х + 0,001·Р)	±(0,0008·Х + 0,0001·Р)
		50 кГц – 100 кГц	±(0,008·Х + 0,0015·Р)
		100 кГц – 300 кГц	±(0,04·Х + 0,0015·Р)
100		20 Гц – 1 кГц	±(0,0008·Х + 0,0008·Р)	±(0,0001·Х + 0,00008·Р)
		1 кГц – 10 кГц	±(0,001·Х + 0,0008·Р)
		10 кГц – 50 кГц	±(0,003·Х + 0,001·Р)	±(0,0008·Х + 0,0001·Р)
		50 кГц – 100 кГц	±(0,008·Х + 0,0015·Р)
600		20 Гц – 1 кГц	±(0,0008·Х + 0,0008·Р)	±(0,0001·Х + 0,00008·Р)
		1 кГц – 10 кГц	±(0,001·Х + 0,0008·Р)
Режим измерения силы постоянного тока
Верхние пределы диапазонов измерений	Разрешение, нА		Пределы допускаемой основной абсолютной погрешности при (23 ± 2) °С	Температурный коэффициент /°С
100 мкА, 1 мА, 10 мА, 100 мА, 1 А	0,1 – 1		±(0,0002·Х + 0,00002·Р)	в диапазоне от 10 до 21 °С
				±(0,00002·Х + 0,00001·Р)
				в диапазоне от 25 до 40 °С
				±(0,0001·Х + 0,0001·Р)
Режим измерения силы переменного тока
Верхние пределы диапазонов измерений	Разрешение, нА	Полоса частот	Пределы допускаемой основной абсолютной погрешности при (23 ± 2) °С	Температурный коэффициент /°С
100 мкА,	0,1 – 1,0	45 Гц – 1 кГц	±(0,001·Х + 0,0008·Р)	в диапазоне от 10 до 21 °С
1 мА, 10 мА, 100 мА, 1 А				±(0,00002·Х + 0,00001·Р)
				в диапазоне от 25 до 40 °С
		1 кГц – 5 кГц	±(0,002·Х + 0,0008·Р)	±(0,0001·Х + 0,0001·Р)
Режим измерения сопротивления постоянному току

Верхние пределы диапазонов измерений	Разрешение, мОм		Пределы допускаемой основной абсолютной погрешности при (23 ± 2) °С,	Температурный коэффициент в диапазонах от 10 до 21 °С и от 25 до 40 °С /°С
100 Ом	0,1 – 1,0		±(0,00005·Х + 0,000015·Р)	0,000008
1 кОм			±(0,00005·Х + 0,00001·Р)
10 кОм			±(0,00005·Х + 0,00001·Р)
100 кОм			±(0,00005·Х + 0,00001·Р)
1МОм			±(0,0005·Х + 0,00002·Р)	0,00002
10 МОм			±(0,005·Х + 0,0002·Р)	0,0001
Измерительный ток в режиме измерения сопротивления
Верхние пределы диапазонов измерений сопротивления	Сила тока
100 Ом, 1 кОм	1 мА
10 кОм	100 мкА
100 кОм	10 мкА
1 МОм	1 мкА
10 МОм	100 нА
Режим измерения частоты и периода
Диапазон измерений	Разрешение		Пределы допускаемой основной погрешности при (23 ± 5) °С	Время измерения, с
1 Гц – 100 кГц	(0,00001 – 1) Гц		±0,0005·Х	1 – 2
Общие технические характеристики
Регулируемые интервалы измерений, с	0,1		1 – 60
Максимальное индицируемое число	120000		1200000
Диапазон 600 В	60000		600000
Диапазон 1 А	100000		1000000
Время готовности к работе, мин, не более	30
Напряжение и частота питающей сети	(105 – 254) В, 50/60 Гц
Потребляемая мощность, В·А Рабочие условия применения:	8
- температура окружающего воздуха, °С	от 5 до 40
- относительная влажность воздуха, %	от 5 до 80
- температура хранения/транспортирования, °С	от -20 до +70
Габаритные размеры (ширина × высота × длина), мм, не более	285 × 75 × 365
Масса, кг, не более	3

№	Наименование	Количество
1	Вольтметр универсальный (цифровой мультиметр) HM8112-3	1
2	Измерительные кабели	1
3	Кабель питани	1
4	Руководство по эксплуатации	1
5	Методика поверки	1
5	Диск CD-ROM с руководством по эксплуатации и программным обеспечением	1
