NSA - комплексное решение для поддержки СКС

Network Service Assistant - это переворот на рынке сетевых тестеров

Рынок приборов для тестирования и диагностики локальных сетей насыщен массой самых разнообразных тестеров под различные задачи. Условно такие приборы можно разделить на четыре сегмента по выполняемым задачам: сертификация, квалификация, верификация, диагностика сетевых подключений. Четких границ между сегментами нет. Как правило, выпускаются приборы с функциями относящимися к одному, двум перечисленным сегментам.

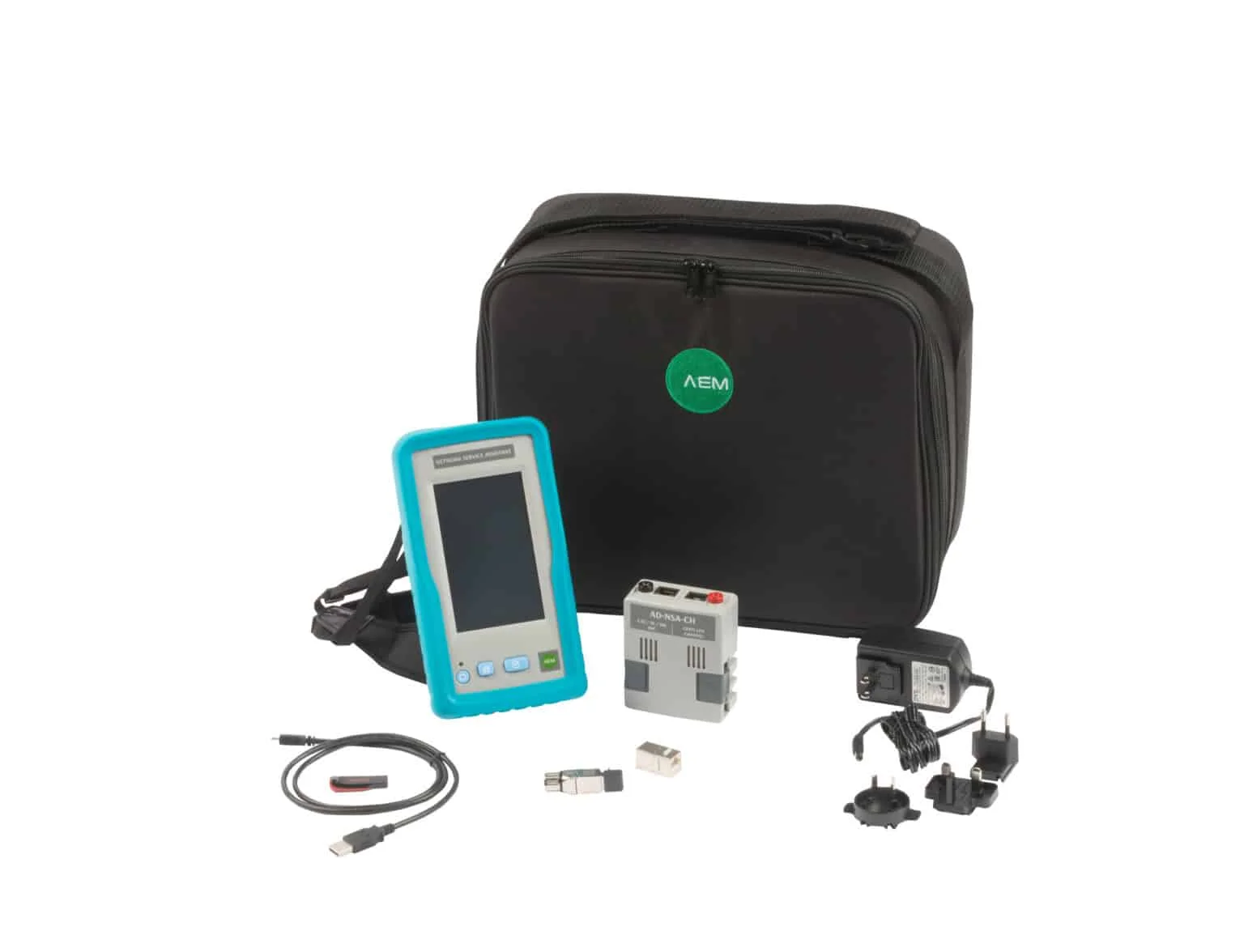

Network Service Assistant (NSA) первый тестер обладающий возможностями от самых простых (дешевых) до самых сложных (дорогих) приборов. При этом цена NSA находится в пределах стоимости недорогого кабельного тестера.

• Тестирование медных линий до 6А категории
• Измерение параметров медных линий
• Рефлектометрия NEXT и возвратных потерь
• Тестирование однопарного Ethernet
• Тестирование многомодовых ВОЛС
• Тестирование одномодовых ВОЛС
• Тестирование РоЕ с проведением нагрузочных испытаний.
• Квалификация Ethernet каналов 10/100 Мб, 1/2.5/5/10 Гб
• Оценка скорости Ethernet каналов 2.5/5/10 Гб с подключенной нагрузкой PoE
• Сетевые тесты: ping, подключение к IP, VLAN, обнаружение устройств в сегменте
• WiFi диагностика
• ПО для обработки результатов измерений TestDataPro
• 2 года гарантия

Больше, чем квалификация

В NSA это почти сертификация

Квалификационные тестеры, по определению, предназначены для подтверждения пропускной способности линии. Есть требуемая пропускная способность, определяемая приложениями и оборудованием и надо понять, обеспечит ли ее канал. Если да, то всё хорошо, вопрос исчерпан. Если же нет, то на логичный вопрос «почему», квалифицирующий тестер ответа не даёт.
Основное преимущество тестера NSA в том, что он производит одностороннее тестирование медного кабеля на соответствие стандарту ANSI/TIA-1152-A категорий CAT3–CAT6A
Это не сертификация, поскольку тест односторонний, но зато достаточно полное измерение ключевых параметров кабеля, дающее представление о состоянии канала.

Измеряемые параметры:

• Схема разводки. Поиск обрывов, КЗ, расщеплённых пар
• Длина
• Задержка распространения
• Перекос задержки
• Сопротивление петли по постоянному току
• Вносимые потери
• Возвратные потери
• NEXT
• PSNEXT
• ACRF
• PSACRF

Тестирование PoE

NSA измеряет фактическую мощность на стороне устройства

Самый простой и очевидный путь проверки PoE – это опрос коммутатора. Именно этим путём и идут большинство квалифицирующих тестеров: связываются в коммутатором, либо инжектором и получают всю необходимую информацию, а именно, напряжение и зарезервированную на порту мощность. Но, при этом не учитывается, что между коммутатором и тестером есть ещё, собственно, тестируемый кабель. Поэтому, если на выходе коммутатора всё нормально, то что будет происходить на разъёме потребителя – это ещё вопрос.
При тестировании PoE, NSA поступает более корректно: помимо опроса коммутатора, прибор подключает к линии нагрузку и измеряет напряжение и мощность непосредственно на разъёме питаемого устройства. То есть, то, что показывает NSA – это не обещанная коммутатором, а фактическая измеренная мощность.

Сетевое тестирование и Wi-Fi

Функции сетевого тестера теперь в кабельном

Будучи прибором, предназначенным для комплексного обслуживания СКС, NSA способен проводить некоторые испытания, относящиеся к сетевому тестированию. В рамках этой группы тестов NSA способен осуществлять:

• Пинг
• Трассировка
• Определение VLAN
• Получение информации о коммутаторе
• Список устройств в сети
• Генератор трафика
• Подключение к беспроводной сети
• Измерение уровня сигнала точки доступа
• Список доступных точек доступа

Квалификация мультигигабитных каналов

1 / 2,5 / 5 / 10GBASE-T

Помимо измерение параметров кабеля, NSA способен проверить кабельную линию на соответствие высокопроизводительным стандартам Ethernet, включая 1 / 2,5 / 5 / 10GBASE-T.
Оценка отношения сигнал-шум (SNR) через количество ошибок в Ethernet-пакетах обеспечивает быстрый и объективный анализ производительности канала в условиях сетевой нагрузки. Функция автотестирования NSA — это самый простой способ убедиться, что кабельное соединение будет поддерживать желаемую скорость сети.
