Назначение сертифицирующего кабельного тестера TestPro CV100:

Тестер кабельный TestPro CV100 предназначен для измерений параметров электрических и волоконно-оптических кабелей, тестирования и хранения во внутренней памяти результатов тестирования.

TestPro CV100 - это для тех кто любит все и сразу. Вряд ли можно найти более универсальное устройство для работы с кабельными системами.

Функции сертифицирующего кабельного тестера TestPro CV100:

·       сертификация медных линий до 8 категории (частотный диапазон 3 ГГц);

·       сертификация однопарного Ethernet SPE;

·       сертификация многомодовых ВОЛС;

·       сертификация одномодовых ВОЛС;

·       сертификация ВОЛС на основе гибридных кабелей;

·       полное тестирование PoE, с нагрузочными тестами;

·       квалификация Ethernet каналов 10/100 Мб, 1/2.5/5/10 Гб;

·       оценка скорости Ethernet каналов 2.5/5/10 Гб с подключенной нагрузкой PoE;

·       сетевые тесты: ping, подключение к IP, VLAN, обнаружение устройств в сегменте;

·       Wi-Fi диагностика;

·       ПО для обработки результатов измерений TestDataPro;

·       TestPRO CV100 одобрен ведущими производителями СКС.

Описание сертифицирующего кабельного тестера TestPro CV100:

Конструктивно тестер TestPro CV100 состоит из двух портативных приборов – базовых блоков, обеспечивающих измерения параметров кабеля с окончаниями, находящимися в двух разных местах. Подключение кабеля осуществляется через сменные тестовые адаптеры. Тестеры выполнены в малогабаритных пластмассовых корпусах. Управление режимами работы тестера производится с помощью кнопок, расположенных на передней панели тестера. Отображение результатов измерений и режимов работы осуществляется жидкокристаллической панелью, также расположенной на передней панели.

Принцип работы тестера основан:

·       при измерении параметров электрических кабелей – на измерении сопротивления пары жил кабеля; измерении напряжения электрических сигналов и времени задержки распространения сигнала в кабеле с последующим вычислением и индикацией результатов вносимого затухания, измерении параметров переходных влияний, пересчета в длину кабеля;

·       при измерении волоконно-оптических кабелей – на измерении времени прохождения тестового сигнала через измеряемую линию и его ослабления.

Результаты измерений могут быть сохранены в памяти тестера и при помощи порта USB кабеля переданы на персональный компьютер для дальнейшего анализа.

Питание осуществляется от встроенного аккумулятора либо от внешнего адаптера питания.

Тестер включает визуальный детектор повреждений, работающий на длине волны 650 нм и позволяющий оценить целостность волоконно-оптической линии.

Варианты исполнения сертифицирующего кабельного тестера TestPro CV100:

Модификации кабельного тестера TestPro CV100 отличаются друг от друга функциональными возможностями.

Тестирование электрических и волоконно-оптических кабелей:

·       TestPro CV100-K51 –  комплект для сертификации линий на основе витой пары до 8 категории и оптических линий ММ и ОМ;

·       TestPro CV100-K61 – универсальный комплект для сертификации линий на основе витой пары до 8 категории и оптических линий ММ и ОМ с дополнительным адаптером для тестирования PoE и тестирования сетевой инфраструктуры.

Тестирование электрических кабелей:

·       TestPro CV100-K50 –  комплект для сертификации линий на основе витой пары до 8 категории;

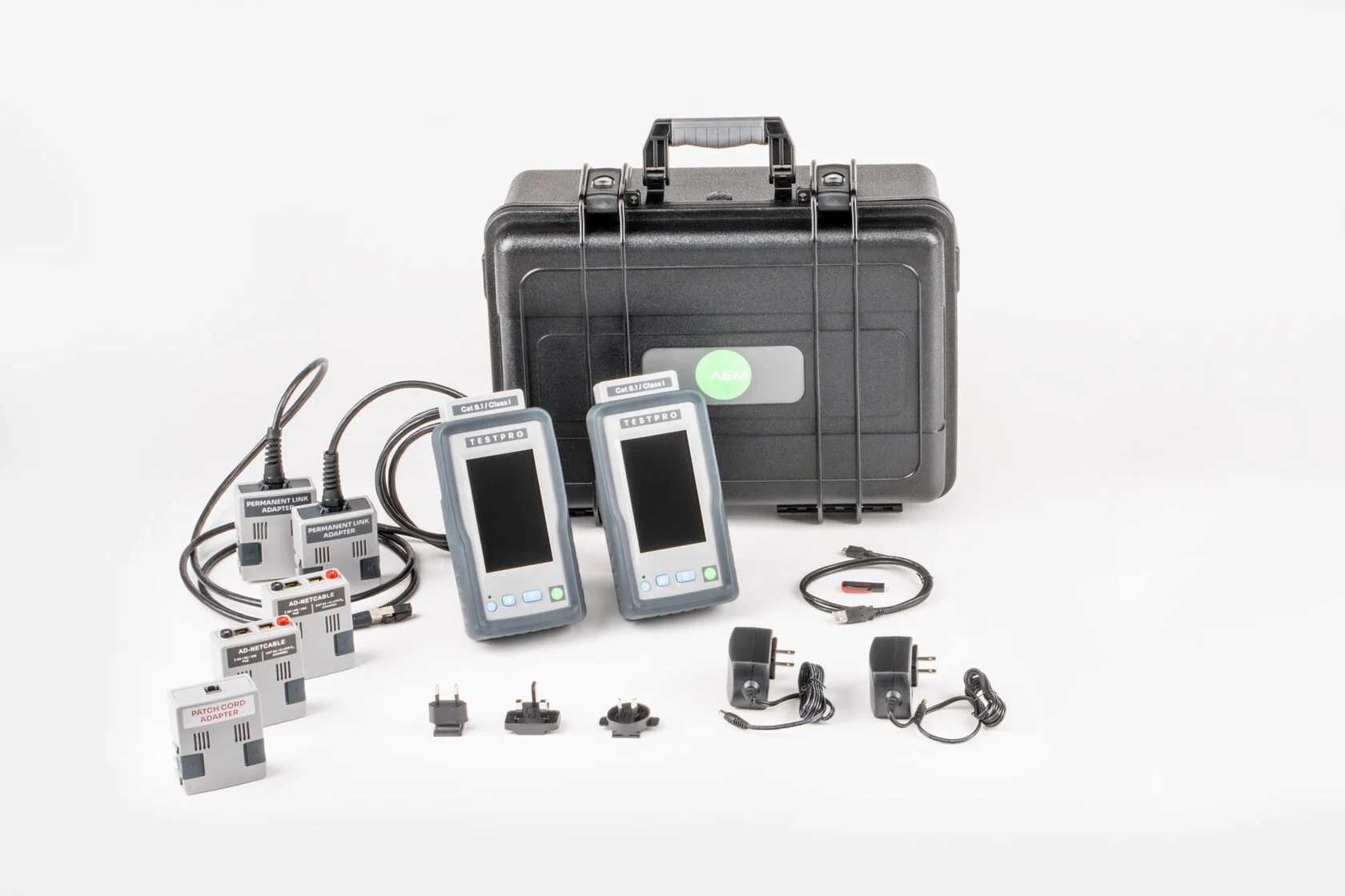

·       TestPro CV100-K60 – универсальный комплект для сертификации линий на основе витой пары до 8 категории с дополнительным адаптером для тестирования PoE и тестирования сетевой инфраструктуры.

Тестирование волоконно-оптических кабелей:

·       TestPro CV100-K11 – тестирования волоконно-оптических кабелей. В комплект входят только оптические адаптеры для работы с ММ и ОМ ВОЛС (нет адаптеров для работы с витой парой).

Особенности работы сертифицирующего кабельного тестера TestPro CV100:

Модульное решение на платформе TestPro CV100: здесь нет главных и удаленных, TestPro всегда главный!

Платформа TestPro CV100 не имеет разделения блоков на Main / Remote. Любой из двух используемых в работе блоков может работать как в режиме Main, так и Remote. Это удобно при проведении некоторых работ, например: PoE тестирование, работа с микроскопом, выполнение сетевых тестов. В этих случаях оба блока можно использовать как независимые, полнофункциональные устройства. Каждый блок оснащен сенсорным экраном, USB портом и Ethernet портом. В зависимости от выполняемых работ, к блоку подключаются различные модули: для сертификации меди, оптики, SPE, для квалификации гигабитных линков, для работы с PoE, сертификации патч-кордов и коаксиала.

Производительность: 6 секунд на полную сертификацию линии.

TestPro CV100 проводит полную сертификацию канала СКС категории 6A за 6 секунд.

Точность прибора подтверждена независимой проверкой в лаборатории ETL/Intertek по стандартам ANSI/TIA-1152-A (уровни IIIe и 2G), IEC 61935-1 Ed. 4 (уровни IIIe, IV и V) и IEC 61935-1 Ed. 5 Draft 46/595/CD (уровни VI Class I и II)

Но жизнь сетевого инженера, как правило, не ограничивается жесткими границами стандартов и часто возникают ситуации в которых требуется выйти за их пределы. В таких случаях TestPro CV100 можно использовать как лабораторный прибор, позволяющий оценить какой-либо параметр без привязки к стандартам. Например, требуется создать канал 2.5 Гб, длиной 200 метров для подключения ТД Wi-Fi. Стандартную сертификацию такой канал не пройдет. Но это не значит, что он не будет работать при требуемых параметрах. В таком случае верификация с TestPro CV100 однозначно определит работоспособность канала.

Еще один пример из области PoE. Если высокоскоростной канал (2.5, 5, 10 Гб) с PoE работает нестабильно, то возможно проблема в "плывущих" характеристиках канала из-за перегрева кабеля (большие токи PoE). Для такого случая TestPro CV100 может производить длительное тестирование производительности Ethernet с одновременной нагрузкой PoE-источника до 90Вт.

Измерить реальную мощность PoE? А с инжектором? Легко! TestPro обеспечивает максимально гибкие настройки тестов PoE.

Большинство современных тестеров PoE не проводят измерение реальных нагрузочных характеристик "питания по Ethernet". Вместо реальных измерений, эти приборы показывают информацию полученную при опросе источника PoE, для коммутаторов с PoE - зарезервированную на порту мощность и напряжение, или только напряжение, если в качестве источника используется пассивный PoE-коммутатор или PoE инжектор. С реальным питанием сетевого устройства эти показания не имеют ничего общего, поскольку прежде всего интересны ток и напряжение на входе устройства (т.е. реальная мощность), при его подключении к линии. При тестировании PoE, TestPro CV100, помимо опроса коммутатора, подключает к линии нагрузку и измеряет реальные токи и напряжения. Для длительного нагрузочного тестирования PoE, в TestPro CV100 предусмотрена возможность подключения внешней нагрузки (внутренняя нагрузка портативного прибора не может долго рассеивать мощность в 90 Вт). Параллельно с таким тестом, можно запускать тесты производительности Ethernet (тесты квалификации).

Сертификация или Квалификация? Если устанавливаете СКС Заказчику, то сертификация. Квалификация нужна Заказчику, который установил СКС.

Существует два метода решения задачи по обеспечению работоспособности активного оборудования на установленном "кабеле с разъемами".

Первый метод - провести исследования на тему: какие параметры "установленного кабеля с разъемами" будут обеспечивать работоспособность той или иной технологии канального уровня, например Ethernet. Результаты исследований фиксируются в Стандартах. Результатом такого подхода будет универсальная кабельная система, иначе СКС, которая не привязана к какой-то одной технологи и поддерживать целый ряд протоколов канального уровня. После установки СКС, остается только подтвердить ее параметры на соответствие Стандартам, т.е. провести сертификацию. Для этого используются сертифицирующие кабельные тестеры, например TestPro CV100.

Второй метод - к установленному "кабелю с разъемами", не интересуясь какие у него характеристики, подключить сетевое оборудование и проверить, будет оно работать или нет. Это и есть почти квалификация. При квалификации используются тестеры, которые автоматически изменяют скорость соединения и измеряют возникающие ошибки. В результате получается максимальная скорость на которой будет работать тестируемый кабель. Прелесть такого метода в том, что не привязки к ограничениям на характеристики кабеля. Например, длина кабеля больше 100 метров, NEXT превышает максимальные значения (сертификационные тесты выдадут FAIL), но затухание минимально. В таком варианте, вполне вероятно, что канал не будет поддерживать 10Гб, но будет работать на 5Гб. Такой метод, квалификация, интересен тем, кто эксплуатирует свои кабельные системы, поскольку позволяет решать задачи по установке нестандартных каналов в локальных сетях.

TestPro CV100, в зависимости от используемых модулей, работает или как сертифицирующий кабельный тестер, или как квалифицирующий тестер.

Сетевые тесты + Wi-Fi: для тех кто эксплуатирует свою сеть.

Если сертифицирующий кабельный тестер приобретается компанией которая эксплуатирует собственные сети, то им будет интересна эта группа тестов. TestPRO CV100 выполняет следующие тесты:

·       Ping;

·       Tracerout;

·       VLAN discovery;

·       Информация о коммутаторе;

·       Список устройств в сети;

·       Генератор трафика;

·       Монитор трафика;

·       Список доступных ТД;

·       Подключение к ТД;

·       Уровень сигнала ТД.

Управление проектами в TestPRO CV100: систематизация результатов измерений.

Если TestPro CV100 активно используется на разных объектах, разными операторами, для выполнения различных задач, то систематизация измерений становится обязательной функцией тестера.

В TestPro CV100 систематизация сохраняемых результатов построена на основе "Проектов". "Проект" - это идентификатор объекта работ, например, "Офис компании "Дерево жизни" по "Адресу " ". Внутри проекта создается "Профиль работ" (медь, оптика, верификация) с параметрами тестирования, указывается "Оператор" и "Схема нумерации портов".

Во время работы, в созданном "Проекте" выбирается "Оператор", который в данный момент работает с тестером, "Схема нумерации", если на объекте используется несколько схем. Схему нумерации портов можно создавать непосредственно в самом кабельном тестере (в этом случае она буде строго последовательно прирастающей, например от А00А00А000 до С99Т80У999) или загрузить схему из CSV файла, если нумерация непоследовательная.

TestDataPRO - ПО для обработки результатов измерений: гибкость сортировки, отображения и печати результатов.

В TestDataPRO результаты тестирования сохраняются в иерархической структуре (Проект/Здание/Этаж/Комната/Стойка/Панель), позволяющей быстро находить и обрабатывать результаты.

Результаты измерений загружаются в программу тремя способами: из файла, с USB носителя, непосредственно из TestPro CV100.

В интерфейсе программы результаты отображаются в кратком или детальном форматах с графиками результатов измерений.

Печатать и сохранять результаты измерений возможно в индивидуальном или групповом режиме, в форматах PDF или CSV.

TestDataPRO позволяет проводить ресертификацию результатов измерений на стандарт отличный от выбранного при тестировании, если в профиле тестирования стандарт был указан неправильно.

Непосредственно из интерфейса программы можно производить обновление программного обеспечения TestPro CV100.

Сертификация MPTL: для тех кто часто подключает ТД или камеры.

Бывают случаи, когда использовать типовой канал с патчкордами на концах нецелесообразно, например, когда сетевое устройство находится в потолочном пространстве. Тогда в телекоммуникационной комнате устанавливается один патч-корд, а на другом конце постоянное соединение заканчивается вилкой так, что она может подключаться непосредственно к устройству, по существу устраняя шнур оборудования. Такую конфигурацию канала называют Modular Plug Terminated Link ( постоянная линия терминированная вилкой ) или MPTL. Для тестирования такой конфигурации канала понадобятся два модуля: модуль Permanet Link на одном блоке TestPro CV100 и модуль для тестирования патчкордов на другом.

Сертификация каналов SPE: промышленные шины будут вытеснены однопарным Ethernet.

Большое количество различных датчиков и устройств IoT в современной жизни потребовало от инженеров решить задачу оптимизации затрат на подключение этих устройств к сети или устройствам управления. IoT устройства и датчики объединяет то, что они не требуют большой полосы пропускания канала и мощного источника питания PoE, поэтому нет смысла тратить 250 долларов на прокладку четырехпарного кабеля до датчика за 25 долларов. На сегодня разработаны несколько стандартов для Ethernet каналов использующих одну пару для передачи сигнала и питания. Для TestPro CV100 выпускаются две модели адаптеров для сертификации однопарного Ethernet: под разъем M12D и M12X
