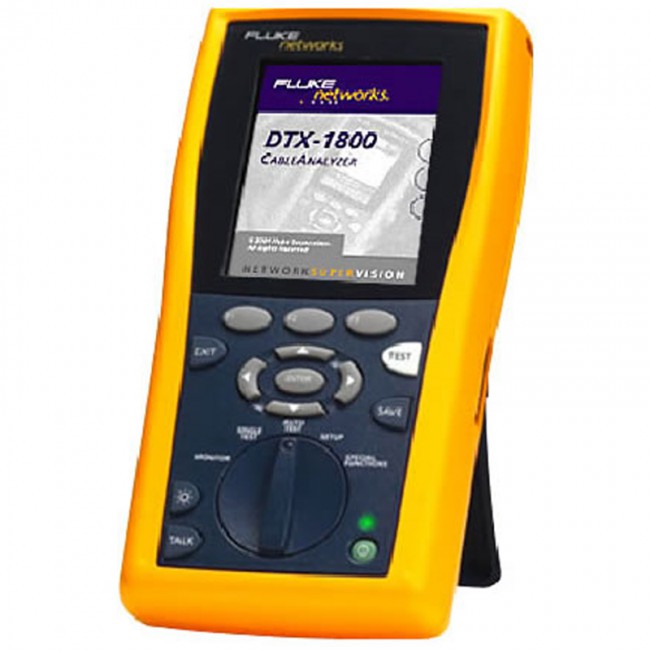

Fluke DTX-1800 - кабельный тестер для сертификации СКС

Описание
Характеристики
Комплектация

Fluke Networks DTX-1800, DTX-1500, DTX-1200 - кабельные анализаторы для сертификации СКС. Приборы позволяют убедиться, что структурированная кабельная система отвечает заявленным характеристикам (стандартам) и сможет обеспечить корректную работу оборудования и поддерживать пропускную способность соответствующую определенной категории кабеля.

Анализаторы DTX-1800/1500/1200 точно определяют место и причину неисправности по всей длине кабеля и рекомендуют действия, необходимые для ее устранения. Частотный диапазон до 900 МГц позволяет работать со всеми существующими на данный момент стандартами. Это означает соответствие сертификационным требованиям стандартов TIA-568-C и ISO 11801:2002, а также возможность быстрее получить гарантию на Вашу кабельную систему.

Основные преимущества анализаторов DTX:

Измерение параметров кабеля в диапазоне частот до 900 МГц (DTX-1800)
Сертификат Госстандарта России об утверждении типа средств измерений
Интерфейс пользователя с поддержкой русского языка
Уровень точности Level IV
Диагностика неисправностей и повреждений в кабеле
Время выполнения процедуры “Автотест” для категории 6 составляет 9 секунд
Тестирование категории Cat 6А (DTX-1800/1500)
Тестирование на соответствие 10GBASE-T (DTX-1800/1500)
Модуль оптического рефлектометра (опция, снята с производства)
Модули оптического тестера (опция)
“Автотест” для оптических соединений - 12 секунд
Время работы от литий-ионного аккумулятора до 12 часов
Сохранение отчетов в память прибора или сменную карту памяти
Большой цветной дисплей
Порт USB для связи с ПК
Переговорное устройство
Эргономичный дизайн

Сравнение кабельных анализаторов Fluke Networks

Основные функции	DTX-1200	DTX-1800	DTX-1500	DSX-5000
Сертификация категории	3, 5, 5e, 6	3, 5, 5e, 6, 6A,7	3, 5, 5e, 6, 6A	3, 5, 5e, 6, 6A, 7
Сертификация классов	C, D, E	C, D, E, Ea, F	C, D, E, Ea	C, D, E, Ea, F, Fa
Аттестация	1000BASE-T	10GBASE-T	10GBASE-T	40GBASE-T
Частотный диапазон, МГц	350	900	500	1000
Время выполнения “Автотест” для кат. 6A	нет	15 сек	15 сек	10 сек
Уровень точности	IV	IV	IV	V
Сохранение отчетов в памяти (категория 6), шт	500	500	500	12000
Размер внутренней памяти	256 Mb	256 Mb	256 Mb	2 Gb
Возможность расширение памяти	нет	SD/MMC	нет	SD/MMC
Сенсорный цветной дисплей	нет	нет	нет	•
Сохранение результатов тестирования в графиков	•	•	•	•
Тип батареи и время работы	Li-ION - 12ч	Li-ION - 12ч	Li-ION - 12ч	Li-ION - 8ч
Возможность диагностики неисправностей	•	•	•	•
Схема разводки (WireMap)	•	•	•	•
Затухание	•	•	•	•
Задержка распространения	•	•	•	•
Возвратные потери	•	•	•	•
Сопротивление	•	•	•	•
ACR и PSACR	•	•	•	•
NEXT и PSNEXT	•	•	•	•
ELFEXT и PSELFEXT	•	•	•	•
Измерение асимметричного сопротивления (Resistance Unbalance)	нет	нет	нет	•
Тест целостности экрана кабеля	нет	нет	нет	•
TCL (Поперечная потеря преобразования)	нет	нет	нет	•
ELTCL (Равноуровневые поперечные потери преобразования)	нет	нет	нет	•
CDNEXT (Common Mode to Differential Mode Near-End Xtalk)	нет	нет	нет	•
CMRL (Возвратные потери синфазного сигнала)	нет	нет	нет	•
Библиотека типов кабелей	•	•	•	•
USB интерфейс	•	•	•	•
USB кабель	•	•	•	•
Последовательный интерфейс (COM порт)	•	•	•	нет
RJ45 интерфейс для удалённого управления	нет	нет	нет	•
Адаптер постоянного соединения и канала кат. 6А	нет	•	опция	•
Адаптер постоянного соединения и канала кат. 7/7А	нет	опция/нет	нет	опция/опция
Модули оптического тестера (SM/MM) - опция	•	•	нет	•
Модуль оптического рефлектометра (OTDR) - опция	•	•	нет	•
Запуск процедуры “Автотест” с удаленного модуля	•	•	•	•
Адаптер AxTalk	нет	опция	нет	встроенный
Калибровка (что подлежит калибровке)	прибор	прибор	прибор	только модуль
Переговорное устройство	•	•	•	•
Сумка для транспортировки	•	•	•	•
ПО для обработки результатов	•	•	•	•

Типы кабелей	Экранированная и неэкранированная витая пара (STP, FTP, SSTP и UTP): Категория TIA 4, 5, 5е, 6 и 6А: 100 Ом Класс C и D ISO/IEC: 100 Ω и 120 Ω Класс Е, F и FA ISO/IEC: 100 Ом
Адаптеры со стандартным интерфейсом соединения	Адаптеры постоянного соединения Cat 6A/Класс ЕA: Постоянное соединение TIA Cat 3, 4, 5, 5e, 6, 6A и ISO/IEC Класса C, D, E и EA Адаптеры канала Cat 6A/Класс ЕA: Каналы TIA Cat 3, 4, 5, 5e, 6, 6A и ISO/IEC Класса C, D, E и EA
Стандарты теста:	Категория TIA 3, 5e, 6 и 6А по стандартам ANSI/TIA-568-C.2 Категория 5 TIA по стандарту TIA TSB-95 Категория 6 TIA по стандартам TIA/EIA-568B.2-1 TIA TSB-155 (только DTX-1800) ISO TR 24750 (только для DTX-1800) ISO/IEC 11801 Класс C, D, и E, EA и F (EA, F и FA только для DTX-1800) EN 50173 Класс C, D, E, EA и F (EA, F и FAтолько для DTX-1800) ANSI TP-PMD IEEE 802,3 10BASE-T, 100BASE-TX, 1000BASE-T IEEE 802.3an 10GBASE-T
Скорость авто теста	Полный авто тест соединений витой пары категории 6 за 9 сек. (в обе стороны) Полный автотест соединений категории 6A класса F ISO/IEC за 22 сек. (в обе стороны)
Поддерживаемые параметры тестов	(Выбранный тестовый стандарт определяет параметры и частотный диапазон тестов) Карта проводов Длина Задержка распространения Разница задержек Сопротивление контурного тока Вносимые потери (затухание) Возвратные потери (RL) NEXT Разница между перекрестными наводками и затуханием (ACR-N) ACR-F (ELFEXT) Суммарное значение ACR-F (ELFEXT) Суммарное значение NEXT, PS NEXT Суммарное значение ACR-N, PS ACR-N Суммарное значение перекрестных наводок Alien Xtalk на ближнем конце (PS ANEXT) Суммарное значение затухания разницы перекрестных наводок Alien Xtalk на дальнем конце (PS AACR-F)
Кабельный тональный генератор	Генерирует тональные сигналы, которые могут быть обнаружены детектором тонов, например, детектором Fluke Networks IntelliTone. Тональные сигналы генерируются на всех парах. Частотный диапазон на всех парах. Частотный диапазон тонов: от 440 Гц до 831 Гц
Дисплей	Диагональ 3,7 дюйма (9,4 см), 240 точек в ширину на 320 точек в высоту, пассивный цветной передающий ЖК-дисплей с подсветкой.
Защита на входе	Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайное повышение напряжения в сетях ISDN не нанесет ущерба.
Корпус	Высокопрочный пластик с ударостойким покрытием
Размеры	Главный модуль и модуль Smart Remote: 21,6 см x 11,2 см x 6 см
Масса	1,1 кг, номинально (без адаптера или модуля)
Рабочая температура	От от 0 °C до 40 °C
Температура хранения	От от -20°C до 60°C
Относительная рабочая влажность (% без конденсации)	От 0 °C до 35 °C: при влажности от 0 % до 90 %; От 35 °C до 45 °C: при влажности от 0 % до 70 %
Вибрация	Случайная, 2 г, 5 Гц–500 Гц
Ударная нагрузка	Падение с высоты 1 м с подсоединенными модулем и адаптером и без них
Безопасность	CSA C22.2 № 1 010,1: 1992 Исправления к первому изданию 1 EN 61010-1, 2
Степень загрязнения	Степень загрязнения 2, как определено в IEC 60664 и применяется по отношению к документу IEC 60950 «Безопасность оборудования на основе информационных технологий, 1999»
Высота над уровнем моря	Рабочая: 4000 м; хранение: 12000 м
Электромагнитная совместимость	EN 61326-1
Мощность	Основной и удаленный модули: Блок литиево-ионных батарей, 7,4 В, 4000 мА/ч Типичный срок эксплуатации аккумулятора: 12 ч Время зарядки (тестер выключен): 4 ч (при температуре ниже 40 °C) Адаптер/зарядное устройство переменного тока, версия для США: Линейное электропитание; вход от 108 В до 132 В переменного тока, 60 Гц; выход 15 В постоянного тока, 1,2 A Адаптер/зарядное устройство переменного тока, международная версия: Переключаемое электропитание; вход от 90 В до 264 В переменного тока, от 48 до 62 Гц; выход 15 В постоянного тока, 1,2 А (изолированный выход) Резервное питание памяти в главном модуле: Литиевая батарея Типичный срок эксплуатации литиевой батареи: 5 года Батарея не будет заряжаться при температурах, выходящих за пределы диапазона от 0 °C до 45 °C. Батарея заряжается более медленно при температуре от 40 °C до 45 °C.
Поддерживаемые языки	Английский, французский, немецкий, испанский, португальский, итальянский, японский, упрощенный китайский, традиционный китайский, корейский, русский, чешский, польский, шведский, венгерский.
Калибровка	1 год (калибровка, проведенная сервисным центром)
Технические характеристики	Примечание. Все технические характеристики тестов, проводимых на кабелях витой пары, относятся к кабелям с сопротивлением 100 Ω. Свяжитесь с компанией Fluke Networks для получения информации по выполнению измерения показателей кабелей с другим сопротивлением.
Стандартная точность	Превышает требования Уровня IV стандарта IEC 61935-1/Ed. 3
Режимы тестирования соединений категории 6A/класса EA (и соединений более низких категорий)	Анализатор DTX CableAnalyzer сильно превышает требования Уровня III стандартов ANSI/TIA-1152 и IEC 61935-1/Ed.3.
Режимы тестирования соединений класса F	DTX-1800 соответствует требованиям Уровня IV стандарта IEC 61935-1/Ed. 3 или превышает их.
Длина кабельной системы на основе витой пары	(В показатели длины не входит неопределенность значения NVP кабеля),
Параметр	Тестирование одного конца Тестирование обоих концов (главного и удаленного)
Диапазон	800 м - тестирование одного конца 150 м - тестирование обоих концов (главного и удаленного)
Разрешение	0,1 м - тестирование одного конца 0,1 м - тестирование обоих концов (главного и удаленного)
Точность	± (1 м 4%) - тестирование одного конца ± (1 м 4%) - тестирование обоих концов (главного и удаленного)
Разница задержек
Параметр	Кабельная система на основе витой пары
Диапазон	От 0 нс до 100 нс
Разрешение	1 нс
Точность	± 10 нс
Тестирование сопротивления контурного тока
Параметр	Кабельная система на основе витой пары
Диапазон	0 Ом до 530 Ом
Разрешение	0,1 Ом
Точность	± (1 Ом + 1%)
Время восстановления после перегрузки	Менее 10 минут для номинальной погрешности после перегрузки. Рассмотрение ситуации требуется, если перенапряжение повторилось или продолжается.
