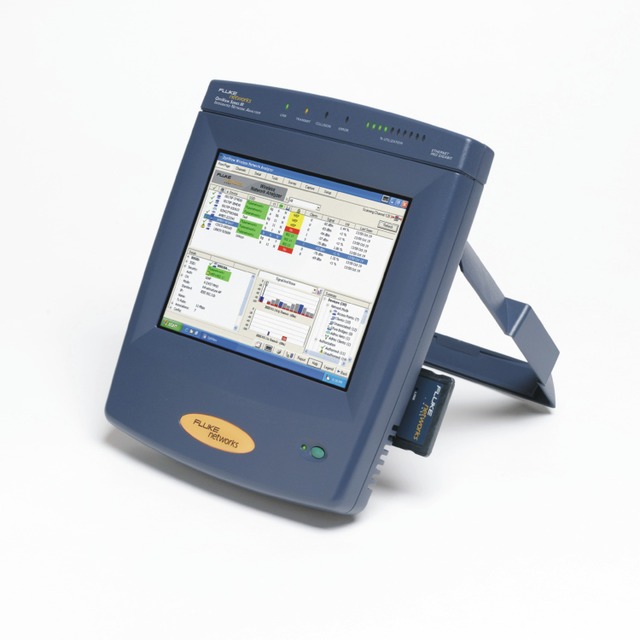

Cетевой анализатор OptiView Series III - универсальный инструмент для контроля за работой сети на всех уровнях модели OSI, поддерживающий как проводные сети стандарта 10/100/Gig, так и беспроводные сети 802.11a/b/g/n.

Анализатор объединяет функции обследования сети, захвата пакетов на скорости до 1Гб/с и мониторинга LAN/WAN, WLAN, VLAN и VoIP в одном портативном устройстве. Прибор обеспечивает обзор всей корпоративной сети, посредством анализа устройств SNMP и трафика RMON2.

Для подключения к сети используется медный, оптический или беспроводной интерфейс карты Wi-Fi (опция).

Функциональные особенности OptiView Series III INA:

• Анализ трафика нажатием одной кнопки
  • на экран прибора выводится информация о трафике проводной сети в режиме реального времени: наиболее активные хосты, пользователи, сеансы обмена данными, распределение протоколов в общей массе трафика
• Анализ трафика приложений
  • обнаруживает все используемые протоколы от уровня MAC до уровня приложения.
• Поиск VoIP устройств
  • собирает полную информацию о функциях и конфигурациях VoIP устройств (телефоны и диспетчеры вызова)
• Анализ виртуальных локальных сетей (VLAN)
  • идентифицирует все VLAN, настроенные на коммутаторе; интерфейсы, входящие в состав каждой виртуальной сети; наличие транковых/uplink портовм и состав каждой виртуальной локальной сети
• Анализ VLAN транков
• • определяет все VLAN"s в транке, измеряет распределение трафика по всем VLAN"s.
• Поддержка протокола SNMPv3
• Статистика по всем портам коммутатора
  • отображает конфигурации всех портов коммутатора, уровень загрузки и ошибок по каждому из них
• Отслеживание соединений между коммутаторами (функция Trace SwitchRoute)
  • позволяет отобразить схему соединения между любыми двумя устройствами, соединенных между собой коммутаторами. Информация по каждому коммутатору в себя: имя DNS и IP-адрес, сетевое соединение между коммутаторами по № порта, а также скорость соединения и данные по VLAN
• Генерация трафика
  • Доступны для конфигурации следующие параметры: Тип протокола, размер фрейма, частота фреймов в секунду, процент от загрузки канала, количество передаваемых фреймов и тип трафика (Broadcast, Multicast,Unicast)
• Измерение пропускной способности сети
  • позволяет измерить реальную пропускной способности между двумя любыми точками в двух направлениях. В качестве ответной части может выступать сетевой тестер LinkReflector, либо второй анализатор OptiView, либо сетевой анализатор EtherScope
• Захват и декодирование пакетов
  • декодирование захваченного трафика на уровне пакетов и другая информация, наряду с графическим представлением отдельных потоков сообщений осуществляется с помощью ПО OptiView Integrated Protocol Expert. Для более подробного анализа работы приложений используется функция Application Troubleshooting Expert (опция)

• Поддержка протокола управления доступом к сети IEEE 802.1X
• Анализ и захват трафика с помощью функции Free String Match предназначена для запуска/остановки процесса захвата и/или фильтрации трафика при совпадении любых наборов слов/фраз вне зависимости от их расположения в пакете (в области рабочей нагрузки или заголовке)
• Создание отчетов/ведение документации
  • возможность создавать разнообразные отчеты в HTML-формате; сохранять и просматривать их локально или удаленно через браузер. Интеграция ПО OptiView Reporter (опция) с программой составления диаграмм Microsoft Office Visio позволит создавать карты сетей
• Отдельный порт для удаленного контроля и управления прибором
• Интерфейс удаленного управления
  • ПО Remote User Interface для управления сетевым анализатором со своего рабочего места и доступа к отчетам или файлам захваченного трафика. (до 7 пользователей одновременно)
• Возможность подключения видеомикроскопа для обследования оптических разъемов
• Контекстно-зависимая справка
• Cъемный жёсткий диск (опция)
  • информация, полученная анализатором OptiView может храниться на съемном жестком диске, что позволяет использовать прибор в условиях повышенного уровня информационной безопасности, действующих на предприятии
• Функция OptiView Application Troubleshooting Expert (опция)
  • предоставляет подробный анализ потоков данных приложений для различных протоколов, включая DNS, DHCP, HTTP, HTTPS, SMTP и SMB
• Функция анализа и мониторинга VoIP (опция)
  • позволяет декодировать большинство часто использующихся протоколов VoIP (H.323, SCCP, MGCP, SIP и т.д.). Для оценки класса качества звука могут быть установлены пороговые параметры VoIP QoS: R-Factor, Jitter, Packet Drop и Call Setup Time
• Анализ беспроводных сетей 802.11 a/b/g/n (опция)
  • Полная картина функционирования Wi-Fi сетей от анализа инфраструктуры и отдельных устройств до анализа загрузки каналов и захвата трафика
• Опция удаленного тестирования беспроводных сетей WLIA (опция)
  • анализ Wi-Fi сетей, удаленно, через сеть. Опция WLIA (Wireless LAN Infrastructure Analysis) позволяет обнаруживать и анализировать контроллеры беспроводных сетей (Wireless LAN controllers), точки доступа, «легкие» точки доступа (Lightweight access points) и мобильных клиентов.

OptiView Series III INA поддерживает самостоятельное ПО производства Fluke Networks:

• InterpretAir - ПО для исследования зоны покрытия беспроводных сетей, обеспечивающее визуализацию показателей состояния радио эфира

• AnalyzeAir - программно-аппаратный комплекс, позволяющий осуществлять обзор, мониторинг, анализ и управление всеми источниками радиочастот и беспроводными устройствами

• OptiView Protocol Expert - обеспечивает анализ протоколов для пакетов, захваченных с помощью анализатора OptiView. Protocol Expert также позволяет выполнять захват и анализ пакетов непосредственно через сетевую карту персонального компьютера или ноутбука в ходе обычной работы. Детальное декодирование по всем семи уровням позволяет без труда определять и разрешать самые сложные проблемы в сети и приложениях на коммутируемых сегментах.

Так как анализатор Optiview построен на платформе Windows XP, то данное ПО может инсталлироваться непосредственно на прибор или на любой ПК.

Краткое описание доступных опций для сетевого анализатора OptiView Series III:

Опция WNA4 - мониторинг и анализ беспроводных сетей (беспроводная карта стандарта 802.11 a/b/g/n и ПО на CD

Опция ATE — диагностика ключевых устройств, приложений и Windows серверов (ATE)

Опция анализа VoIP — функция анализа VoIP для встроенного анализатора протоколов (IPE)

Опция WLIA - анализ и диагностика беспроводных устройств удаленно, через Ethernet

Опция IPv6 — опция анализа сетей с поддержкой протокола IP версии 6

Опция OPV-RPTR/PRO - ПО OptiView Reporter PRO (32 устройства)

Опция OPV-PE/PRO - ПО Анализатор протоколов OptiView Protocol Expert версии PRO
